一、產品簡介

產品為光伏組件IV曲線測試儀，可精準檢測1500V范圍內的組件與組串的發電效率與轉化率。能夠快速檢測光伏組串在自然光照下的?作特征，設備操作簡單，攜帶?便，且配備?精度輻照計與溫度傳感器，可提供準確的現場輻照數值與環境溫度等參數。

JD-PV31便攜式IV測試儀采??體式封裝技術，操作界?功能說明清晰，?鍵式檢測數據導出，單塊組件/組串檢測速度10秒完成，快速精準全?的檢測功能可作為第三?檢測機構與電站運維的推薦配置。整機配備更為?精度的電容/電阻式負載，同時配備了更為快速的輻照計操作模塊以及對應的IV曲線分析軟件，可以更?清的解析IV曲線的同時具備持續IV不間斷掃描的優勢，助?光伏全體系電站的檢測。

二、產品信息

1、應?領域

1）單組件測試、組串測試、輻照測試、發電量測試

2、可測試性能指標

陰影遮擋、灰塵衰減、STC對?、填充因?、IV曲線、最?功率、最?功率電壓

最?功率電流、輻照度、環境溫度、組件溫度、PV曲線、轉換效率、發電量

三、產品優勢

1、10～1500V?精度曲線測試

采?我司新的電阻式測試模塊，單組件檢測更為精準，可最?測試1500V組串的IV曲線測試，以及30A組串的串并聯測試。

2、STC標稱參數轉化測試

IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并?動計算出電池板當前發電效率以及轉化率，幫助?戶更精準的知悉組件真實參數。

3、組串測試

光伏電站組串測試可快速測試出光伏整串的發電效率，短路，發電量等，并快速篩選不同組串之間的電性能。

4、單組件測試

JD-PV31便攜式IV曲線測試儀具備獨特的組件發電量測試功能，能夠適應?前歐美采?的IEC61853規定的組件鑒定測試，或?于當地?照資源檢測。

測試儀提供?達400點的?分辨率測試模式及符合Modbus/tcp協議的以太?監視功能，適應科學研究需求。

5、國標?業基準

設備符合國際與?業執?標準，并可作為第三?計量依據。

◎IEC 61215-2005 地??晶體硅光伏組件—設計鑒定與定型

◎IEC 61646-2008 地??薄膜電池設計與鑒定規范

◎CGC/GF003.1:2009 并?光伏發電系統?程驗收技術規范第1部分：電?設備

◎GB4793.1-2007/IEC 60010-1 測試、控制和實驗室?電?設備的安全要求

◎IEC60904-2 2007 標準太陽電池的要求

◎IEC60891-2009 光伏器件的IV實測特性的溫度和輻照度修正?法

6、連續性測試

JD-PV31可連續性測試光伏電池IV數據，20s?次的?動檢測，可幫助?戶持續性監控組件各性能參數并進?對?。

7、iV補償功能

?持光伏電池?的戶外驗證，適應?程化應?的實驗階段光伏電池戶外性能測試。

8、環境監測功能

具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境檢測功能，并可提供?戶可選的輻照計匹配。

9、持久續航

JD-PV31提供內置了?容量鋰電池模組鋰電模組，可備選更換便捷，長達8H持續續航為測試提供充?電?。

10、量程切換

針對不同規格的組件/組串的電流電壓，JD-PV31可?動切換測試量程，以提供更為精準的測試范圍，并提供過壓過流保護。

11、?擴容

JD-PV31內機可靠儲存超過2000幅測試波形，并提供SD卡插槽，?持存儲空間擴容，可通過USB同步主機儲存數據?PC端軟件分析。

12、光伏組件修正數據庫

內置豐富的太陽能電池組件修正模型數據庫，覆蓋?多數組件?產商的產品，為測試結果的轉化?提供參考并為?戶提供了全?的參數設置功能可?動添加。

13、?壓隔離設計更安全

設備內部具備?壓隔壁電源設計，為?戶提供可靠的安全保證，開路電壓最?測試范圍可到1500V，提供?達30KW光伏陣列測試功能。

14、觸屏?板操作

主機操作?板采?觸屏加鍵盤的操作?式，?亮的液晶屏幕可在陽光下顯?更為清晰，整機包含豐富的外設接?提供多種拓展聯機功能。

測試

1、單組件測試

便攜式IV曲線測試儀JD-PV31具備獨特的組件發電量測試功能，能夠適應組件鑒定測試，或?于當地?照資源檢測。測試儀提供?達400點的?分辨率測試模式及符合Modbus/tcp協議的以太?監視功能，適應科學研究需求。

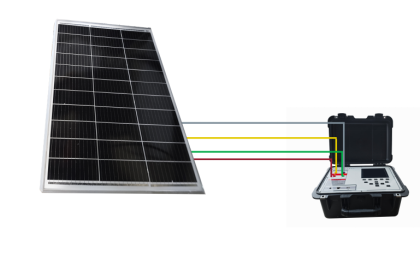

2、組串測試

光伏電站組串測試可快速測試出光伏整串的發電效率，短路，發電量等，并快速篩選不同組串之間的電性能。

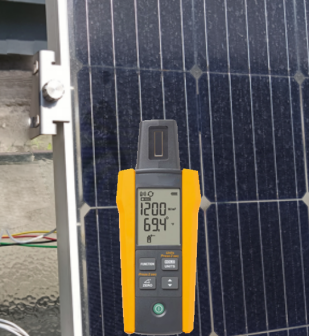

輻照測試

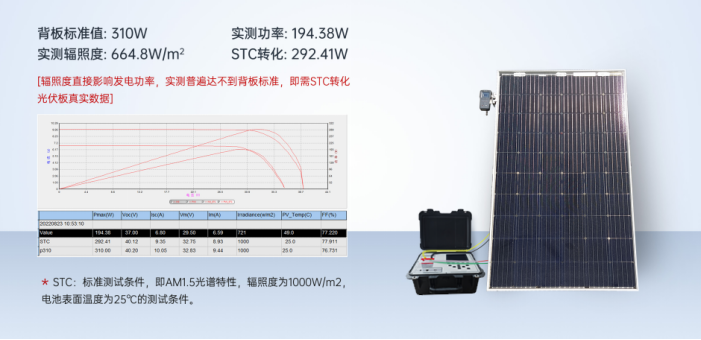

3、STC標稱參數轉化測試

IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并?動計算出電池板當前發電效率以及轉化率。

4、連續性測試

可連續性測試光伏電池IV數據，20s?次的?動檢測，可幫助?戶持續性監控組件各性能參數并進?對?。

5、IV補償功能

可真正?持光伏電池?的戶外驗證，適應?程化應?的實驗階段光伏電池戶外性能測試。

6、環境監測功能

具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境檢測功能，并可提供?戶可選的輻照計匹配。

四、操作流程

1、輻照度計水平光伏板安裝面向陽光

2、溫度傳感器貼片組件背板

3、實時功率測試時組件/組串功率需小于設備功率

4、STC功率測試時組件/組串最大電流電壓需小于設備最大量程

5、請在700輻照度以上測試光伏板以保障準確度

6、測試間隔時間大于1min以保障設備完成放電

四、主機參數

1、整體參數

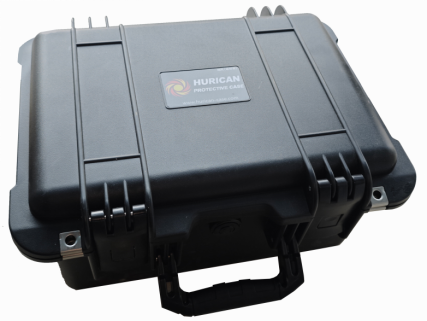

設備整體圖
設備控制界面

2、規格參數

硬件參數

主輻照計參數

設備整體圖
輻照	測量范圍	50至1400 W/m2
	分辨率	1 W/m2
	測量精度	±(5% + 5位)
溫度測量	環境溫度測量范圍	-30 ℃~100 ℃(-22°F至212°F)
	分辨率	0.1 ℃ (0.2°F/在>100°F的條件下為1°F)
	測試精準度	±1 ℃（±2°F）(在-10℃至75℃(14°F至 167°F)條件下)、+2 ℃（±4°F）(在-30℃至-10℃(-22℉至14°F)和75℃至100'C(167至212°F)的條件下)
傾角	測量范圍	-90°~ 90°
	分辨率	0.1°
	測量精度	±1.5°(在 -50°至 +50°條件下)±2.5°(在 -85°至 -50°和 +50°至 +85°條件下)±3.5°(在 -90°至 -85°和 +85°至 +90°條件下)
指南針	測量范圍	0°至 360°
	分辨率	1°
	測量精度	± 7°
注:a)測量值適用于設備傾斜度范圍為 -20°和 +20”至水平的情況。當超出該范圍時,LCD 上顯示“---”b) 結果被稱為磁北。
溫度	IRR1-SOL 的工作溫度	-20℃ 至 50 ℃(-4°到122°F)(濕度 <80%)，無冷凝
	80PR-IRR 的工作溫度	-30 ℃ 至 60 ℃ (-22 ℉至140°F)(濕度 <80%)
	存儲溫度	-30 ℃ 至 60 ℃ (-22 ℉至140°F)(濕度 <80%)
	海拔	0 m 至最大 2000 m
